整體葉輪加工數控編程
發布日期：2012-10-25 蘭生客服中心 瀏覽：6375
在進行五坐標加工編程時，加工策略劃分對于產品質量是很重要的，尤其是復雜產品的數控編程時，要求更高。整體葉輪進行五坐標高速銑削加工，其粗精加工銑削方式和刀具軌跡策略、粗精加工工序余量的合理安排、切削工藝參數加工步距、加工深度、主軸轉速、機床進給等的選擇對于提高產品的加工效率和質量是至關重要的。

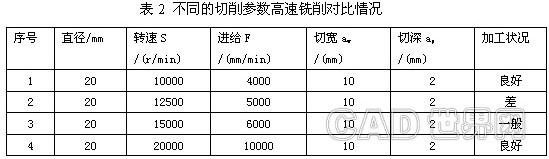

五坐標切削工藝參數的在經驗基礎上，針對不同的加工產品對象，對不同材料、刀柄刀具、切削方式可通過正交試驗等方法進行科學試驗、歸納總結選用。表2為某鋁合金高速切削工藝參數及其加工情況對比。
如圖5為某整體葉輪在FIDIAKR215五坐標高速銑削中心上，分別按照三軸銑削粗加工排量、五軸流道排量、五軸葉片精銑削、五軸流道精加工銑削的加工順序?qū)υ摦a(chǎn)品進行切削及其產品加工實例。表2為不同切削工藝參數在高速切削鋁合金時的對比情況。
-
