產地品牌：瑞士Lehmann回轉工作臺

產品型號：507，510，520，530

性能特點：

● 密封性：電機罩殼，根據IP67完全密封，防止電機損壞和鎖緊故障。

● 驅動電機：同一電機外殼可以匹配5種電機包括發那科，mavilor（西門子，海德漢），安川，三洋，meldas，三菱。易互換的電機。

● 黑盒子：增加可用性，降低維護費用。主要優點：可以快速精確定位故障點，做到預防性的維護，在線故障報警和主軸鎖緊控制系統。轉速，電機殼體的內部壓力，溫度，濕度和濃度的全面監控，實時記錄重要歷史數據。

● USB插槽：快速，便捷的數據傳輸，便于故障診斷。授權選項：使用U盤與等級碼（OEM適用）

● 電纜接口單元：電纜接口可以全方向轉動，即插即用的設計，故障時快速更換電纜，所有內部電纜集成到接口。

● 主軸夾緊：大扭矩高剛性，夾緊在靠近工作附近的大直徑處，快速響應，控制處理器，集成壓力傳感器的優化監測，在夾緊和釋放期間無軸向運動，使用壽命長，在整個使用壽命期間夾緊力保持不變。

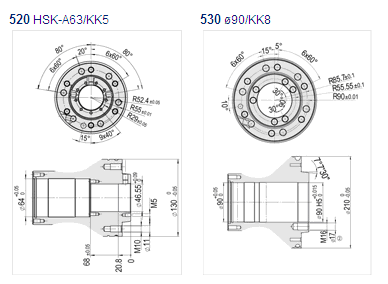

● 主軸：強硬化和高精度，徑向軸向跳動6μm（可選：到2μm），多用途產品配件。

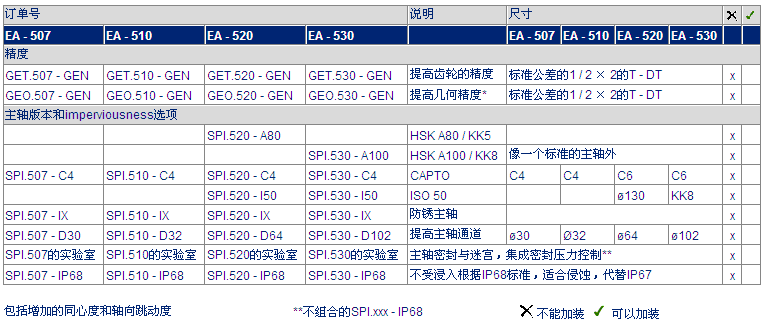

● 附件：手動或自動HSK或者ISO夾緊，各種夾頭，夾緊系統，接盤和卡盤，處理托盤系統，旋轉連接和夾緊氣缸。附件可以隨時添加。

● 主軸軸承：四個位置安裝大型精密滾子軸承，軸承的大徑向間距保證了齒輪單位高剛性，所有的支撐點處于潤滑油中，良好的齒輪效率，依靠高品質的主軸軸承和軸承的表面精度。

● 齒輪：由于新材料和較厚的齒牙，沖擊強度大為改善，蝸輪蝸桿的強化和拋光，蝸桿，特別設計，適合最佳表現。大蝸桿直徑高耐磨性=長期高精度的穩定表現，齒輪長期360°全面穩定旋轉。

技術參數：

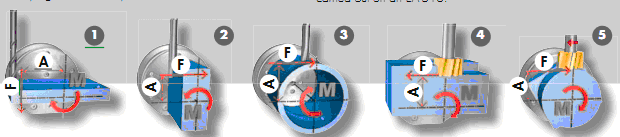

標準主軸負載

●傳動數據的基礎

pL-LEHMANN轉臺的所有傳動數據根據后面的標準主軸載荷設計而成，符合DIN/VDE 0520：

– 用于間歇運轉 S3 ED20%

– 運行時間 1 分鐘

其它條件需要調節傳動數據（加速度，沖力限制，轉速）。

●根據接通時長的校準值 (ED)

– 正常的銑削 / 鉆孔轉臺作業（首先是定位）約 20 %。

– 用于在強化混合運行模式下的銑削/鉆孔(定位/進給加工)約ED 40%

– 外形和深度研磨ED 60%

– 雕刻約 ED 80–100%。

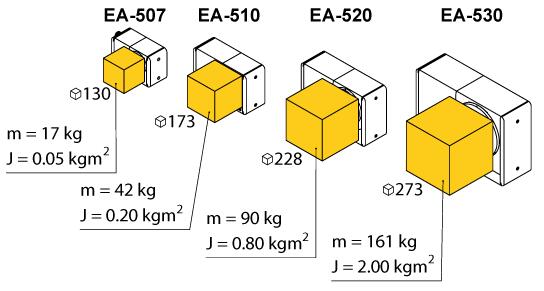

型號	轉動慣量J [kgm2 ]		周期時間 [秒]				主軸轉速 [rpm]
			90ø90O		180ø180°
	第4軸
	標準	Jmax.最大	標準	Jmax.最大	標準	Jmax.最大	標準	Jmax.最大
EA-507	0.050.05	33	0.390.39	—-	0.560.56	—-	8383	—-
EA-510	0.20.2	77	0.390.39	0.840.84	0.560.56	1.291.29	9090	3333
EA-520	0.80.8	1515	0.460.46	1.031.03	0.690.69	1.781.78	6565	2020
EA-530	22	3030	0.530.53	1.101.10	0.850.85	1.851.85	4747	2020
