威亞XF6300高速五軸立式加工中心是現代威亞(HYUNDAI-WIA)結合多年制造和應用經驗及最新技術，且是現代威亞的歐洲研究中心主導開發的一款具有高級模具產品和高精密加工特性的新一代高端五軸立式加工中心。

　　威亞XF6300采用床身及立柱整體式設計，相較于分離式剛性提升了130%。與歐洲高端級五軸機相比，現代威亞的XF6300也毫不遜色于前者，現代威亞旨在為客戶帶來高端品質生產體驗。

　　威亞XF6300是高性能5軸立式加工機床，主要應用于汽車模具、航空航天、醫療器械等高中小型精密零部件產品加工。該機采用高性能內置式15000rpm主軸，可實現傳遞給軸的震動最小化，因此加工模具等高精度產品能力非常強大！

　　XF6300高速5軸立式加工中心優勢介紹

　　◆ X/Z軸的新型箱中箱結構更是在最大程度上減小熱變形。

　　◆ A/C軸采用伺服電機直驅方式，可實現五軸聯動加工，且工作臺最大承重達600KG,顯著擴大各類復雜零部件產品加工范圍。

　　◆ 創新的環形刀庫設計更是顯著降低切削對切削時間，可實現同級別設備最快4.5Sec的切削對切削時間，標準1層34把，可選2層68把，3層102把多樣化刀具配置顯著提高了適用加工范圍。

　　◆ 高精密電主軸標配15000rpm，可選最大40000rpm，尤其在高精密產品加工中表現出優秀加工品質。

　　◆ 標配的激光方式的刀具在線監測更是能保證高精密加工特性。

　　◆ 1000段程序預讀功能及8CH的熱變形補償裝置等綜合模具包選項，更是能保證高端零部件產品精密度要求。

　　XF6300基本性能：

　　高精密 & 高速五軸立式加工中心

　　● 一體型床& column結構，增強剛性

　　● X軸 BOX IN BOX 結構，可進行高精度產品加工

　　● 內置結構，適用 DDM 臺面

　　● 適用標準 34TOOL RING TYPE ATC (C-C Time : 4.5sec)

　　● 適用19" 大型 LCD 顯示器

XF6300高速高精密五軸立式加工機完美實現葉輪高效加工

　　XF6300高端型五軸立式加工中心具有可靠的加工穩定性，合理的價格，出眾的外觀等多種DNA集一身的特殊優勢！

整體式床身&立柱式結構 (整體式)

整體式高強度床身，確保了高剛性和高精密性作業基礎環境（相比床身/立柱分離式的剛性提高了130%），創新型的箱中箱(BOX-IN-BOX)結構確保設備剛性的同時顯著提高作業效率。X/Y/Z配置光柵尺及A/C軸配置RYTM型高精密角度檢測,通過配合高精密多樣化主軸，可實現微米級高精密加工。

Z軸對稱結構

Z軸采用主軸重心與進給軸中心重合的對稱結構, 可強力抑制移動過程中產生的振動, 同時可實現熱變形最小化。

X軸4列構造

XF6300的X軸導軌橫梁采用4列支撐設計的床鞍, 顯著提高設備剛性, 同時最小化熱變形影響。

箱中箱式結構(X/Z軸)

X軸立柱內置式箱中箱的熱平衡結構，實現熱變形最小化。

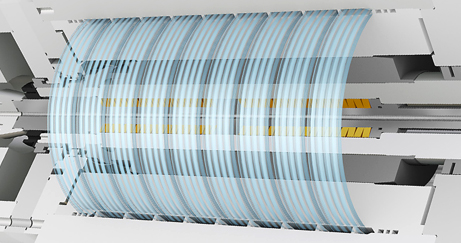

內置式電主軸

電機內置式主軸

采用內置式電主軸結構，可最大限度抑制熱變形和振動，尤其是在快速加減速和高精密加工中發揮卓越的特性。

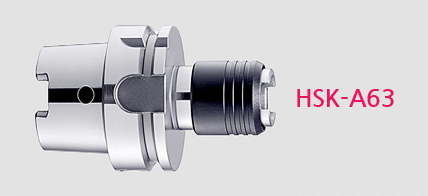

HSK刀柄

采用高精度, 高剛性HSK刀柄, 雙面接觸的刀具安排形式, 可保證最小化熱變形, 保證高精密度特性, 尤其在發動機零件加工時表現出卓越的高精密性。

主軸貫通冷卻液

主軸可通過不同規格的中心出水, 以保證深孔加工時的排屑和熱變形得以解決。

直驅式的傾斜分度工作臺

可實現5軸聯動加工的轉臺設計，可實現外形產品的加工，直驅式實現AC軸快速定位，同時保證定位精準，實現高生產性 A軸懸臂采用床身嵌入式，可極大增強轉臺剛性。

　　高精密DDM轉臺及可選GEAR轉臺顯著擴大了適用范圍，滿足客戶多樣化的需求。最具創新型的換刀系統及環形刀庫更是達到同級別C-C之最4.5Sec。

創新環形刀庫設計

通過采用環狀式的換刀裝置，改善了現有刀具系統，可實現同級別換刀裝置最高水平的換刀速度，即4.5Sec（C-C）刀庫采用分層式設計。

標配一層34把刀具, 二層68把刀具, 三層102把，寬廣的刀具使用范圍，大幅滿足客戶的實際需求。
