行程

X軸(主軸左右)

900mm

Y軸(工作臺前后)

600mm

Z軸(主軸上下)

500mm

主軸鼻端至工作臺面

150-650mm

XYZ軸傳動

安全扭力限制聯軸器

工作臺

尺寸

1100 x 600mm

T型槽(寬x槽數x間距)

X：18 x 3 x 200 mm
Y：18 x 3 x 400 mm

工作臺形式

固定

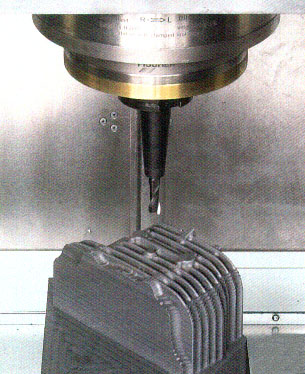

主軸(內藏式)

主軸轉速

HSK-A63 24,000 r.p.m.

馬達

HSK-A63 , 29 Kw

端孔斜度

HSK-A63

主軸水冷卻

機體同調，定溫±1°C

進給速率

切削進給

1-20,000 mm/min

X.Y.Z軸快速進給

20,000 mm/min (0%, 30%, 50%, 100%)

機臺精度

定位精度(X/Y/Z)

0.004 mm 國際標準 ISO230-2

重復精度(X/Y/Z)

0.002 mm 國際標準 ISO230-2

自動換刀系統(凸輪圓盤式)

最大刀具直徑

Ø 35

最大刀具長度

220 mm

最大刀具重量

7 kg

刀把數量

20支刀

氣壓源

使用壓力/供應量

6 kg/c㎡ / 500 l /min

電源供應

總?cè)萘?/p>

47 KVA

冷卻

泵浦

2 sets , 0.58 Kw ea.

冷卻箱容量

90 l

機械規格

機械尺寸(長x寬x高)

3,010 x 3,716 x 3,100 mm

機械重量

11,000 kg

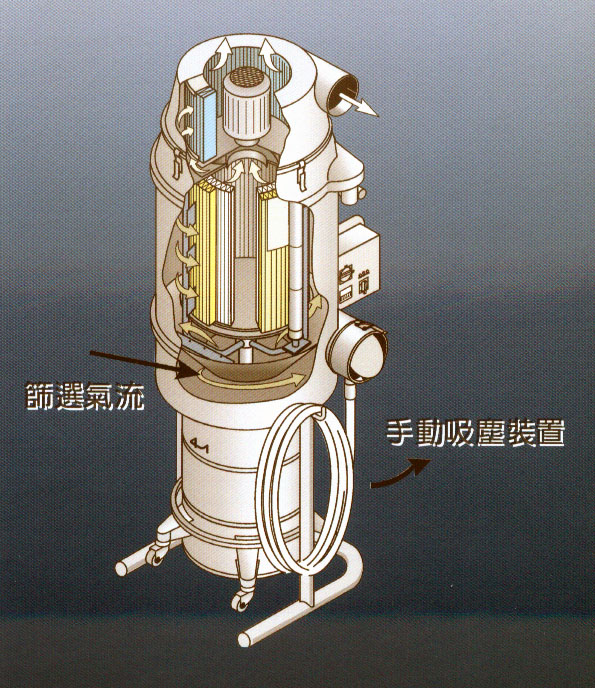

渦輪式集塵裝置

渦輪式馬達

4KW / 3200㎡/h

濾心除塵專用馬達

0.12 Kw

集塵裝置尺寸 ( 深 x 寬 x 高)

800 x 800 x 2,500 mm

重量

240 Kg
