產品介紹

型號規格：Compact-1625、Compact-2232

性能特點：

　　跨軌式，一體式床身結構設計，直線電機驅動，扭矩電機驅動二軸頭

1、跨軌式設計，所有軸向（X/Y/Z/A/C軸）皆在立柱上端移動。工件固定在工作臺上，工件的重量不會影響機器性能。歐洲有限元分析優化設計，提供您更高的剛性和高速反應。專為高速與高精密加工而設計的優化結構。

2、一體式床身結構設計，提高了整體結構剛性，確保精度和機械性能的穩定性。

3、直線電機驅動：高速/高精度。直線電機優勢:無背隙、無磨耗、永久的高精準度；結構簡單/容易維修。

產品用途：
　　專為汽車塑料射出模而設計，適合鋁合金結構件等飛機產業高速加工產品生產。

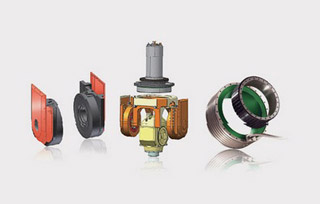

二軸頭介紹：

模塊化設計：容易維修

簡單的結構且較少的零件（減去齒輪/皮帶驅動）

無摩耗、無背隙、高精準度

對稱式叉型結構設計，本體由GGG40球墨鑄鐵制成

B軸雙邊由各一組扭矩馬達驅動,采交叉式滾柱軸承支撐，使B/C軸達到極致高速及高剛性

B/C軸皆采用高分辨率編碼器

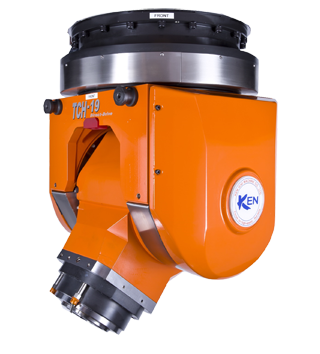

TCH-19二軸頭

專為汽車塑料射出模而設計的叉式銑頭

叉型式模塊式設計，容易維修、容易拆卸

B、C軸采用扭矩電機直接驅動，擁有高速、高扭力

去除傳統的磨耗件，（蝸輪蝸桿、皮帶⋯）無背隙、無磨耗，可保證永久精度

液壓碟煞系統擁有高鎖固力，可以滿足任何3+2軸定位加工

較長的主軸延伸至198mm和183mm，適合深型腔銑削，并降低模具與二軸頭的干涉范圍

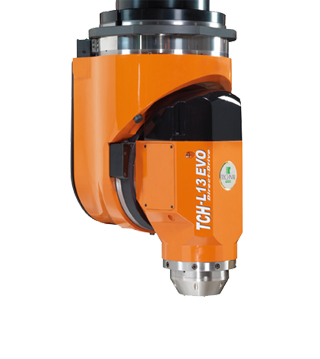

TCH-L13EVO二軸頭

體積小，干涉范圍更小

最適用于塑料射出模具加工應用

A、C軸采用扭矩電機直接驅動，擁有高速、高扭力

去除傳統的磨耗件，（蝸輪蝸桿、皮帶⋯）無背隙、無磨耗，可保證永久精度

較長的主軸延伸172mm，降低模具與二軸頭的干涉范圍

技術參數：

二軸頭技術參數：
