LH500A

LH500B

工作臺尺寸500 × 500 mm

工作臺尺寸500 × 500 mm × 2

X , Y , Z軸行程650 × 560 × 560 mm

X , Y , Z軸行程650 × 560 × 560 mm

工作臺定位1°/0.001°

工作臺定位0.001°/1°

主軸馬達11/15Kw

主軸馬達11/15Kw

40刀鏈條式刀庫

 40刀鏈條式刀庫

主軸錐度ISO 40(齒輪式)

主軸錐度ISO 40(齒輪式)

X , Y , Z軸快速進給率30/30/24 米/分

X , Y , Z軸快速進給率30/30/24 米/分

回轉式工作臺

 自動工作臺交換

LH500A：回轉式工作臺

LH500B：自動交換工作臺

高剛性！穩定！臥式綜合加工中心機特點！

　　•臥式綜合加工中心機LH500系列是專為高效率加工需求的產業所設計的優良工具機產品；可一次裝夾、五面加工，簡化治具、縮短制程，適用于大量生產之汽機車零件，如傳動箱件、汽缸體、閥件或泵浦組件等之生產，和3C零件生產以及各類中小型精密模具加工之生產。
　　•采用米漢納鑄鐵組織穩定，超強的箱型結構機體，為機床高精度表現的基礎。高精密高剛性的主軸搭配油冷及氣幕確保穩定性，有多種模塊提供選配，全齒式主軸扭力可達280Nm，可搭配中央出水系統，適合各式加工需求。軸向直結傳動設計，螺帽預壓、螺桿預拉加強剛性，三軸螺桿中空冷卻降低熱源、膨脹系數提高精密及穩定性，三軸采用35mm的高剛性滾柱型滑軌位移速度最高可達30米；快速可靠的自動刀具交換系統(ATC)配備40把刀滿足各行業需求及自動工作臺交換系統(APC)的使用，達到彈性化、自動化的生產規劃要求。
　　•LH500系列臥式機型達到五高，高效率、高機密、高剛性、高速化、高穩定性，可滿足各產業需求。

精度檢驗

公差／標準

　　　　　　　　ISO 10791-4

軸向行程

>500mm<800MM

雙向定位精度

A:

0.025

0.003mm

雙向重覆定位精度

R:

0.015

0.003mm

JIS B6336-4與ISO標準數值相同。
VDI/DGQ3441之P值等于ISO 10791-4之A值。而PS等于R值。
以上所述之?dāng)?shù)值是在良好的空調環境內測試。

LH 500A

LH 500B

轉盤
•高精度：
　　采用三片式齒盤作分割定位，高精度。
•耐重切削：
　　采用三片式平面齒盤配合強力的油壓鎖緊機構，定位時全周齒完全嚙合。提供高剛性與耐重切削特性。

自動交換工作臺
•回轉式工作臺交換，結構穩定，交換動作順暢。
•快速交換時間只需8秒。
•轉盤采用大錐面錐塊定位，保証定位精準。
•工作最大荷重400Kg。

轉盤
耐重切削：
采用油壓膨脹環抱式鎖緊機構。鎖緊時圓周表面完全密合。展現卓越的高剛性與耐重切削特性。

齒輪箱
主軸運轉經由齒輪箱傳動，適合重切削。
齒輪箱提供主軸的2段變速。低速范圍40~2000rpm。高速范圍2001~8000rpm。廣域的主軸轉速，使本機可應用于重切削與細加工。
齒輪箱之齒輪與軸承采用油潤潤滑。

復節距蝸桿/蝸輪組
傳動機構采用高效率之「復節距蝸桿/蝸輪組」，嚙合比例增加，高效率，耐磨耗。

底座雙螺旋排屑裝置
底座之左右兩邊各附有一組螺旋排屑裝置。加工中所產生的切屑，可經由螺旋排屑裝置有效地排出機外。

40刀鏈條式刀庫(標準配備)
刀庫采用精密凸輪驅動，展現快速、精準的刀具定位。
選刀方式為雙向，任意選刀。換刀快速。
刀庫可使用ISO 40刀柄之刀具。
刀庫安裝位置遠離加工區域，并附有防護門，徹底避免切屑或冷卻液污染刀具。

油壓平衡系統
Y軸移動采用無配重之油壓缸平衡。油壓回路裝置蓄壓器。此平衡系統可將主軸頭升降之振動降到最低程度，且大幅改善加工精度。

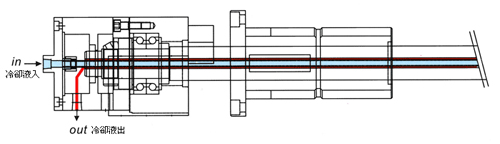

中空螺桿與冷卻
三軸傳動采用C3級精密，高速，靜音型中空滾珠螺桿，可將螺桿熱變形與背隙抑制到最小程度，并且確保快速進給動作之順暢性。
Ø36mm滾珠螺桿，經預拉及預壓處理，將螺桿變形降到最小。
采用激光測定儀校準機臺精度，確保最佳加工精度。

機型

LH500A

LH500B

工作臺

工作臺尺寸 × 數量

500 x 500

500 x 500 x 2

行程(X , Y , Z軸)(mm)

650 x 560 x 560

650 x 560 x 560

T型槽(尺寸 × 距離)(mm)

18 x 100 x 5

M16 x 100

工作臺最大載重(Kgs)

400

400

最大工件尺寸(寬 × 高)(mm)

Ø630 x 610

Ø630 x 610

主軸中心至臺面距離

50

50

主軸端面至臺面中心距離

100

100

定位角度

1° (0.001°)

0.001° (1°)

工作臺交換方式

-

回轉式

主軸

主軸錐度

ISO40

ISO40

主軸內徑

Ø70

Ø70

主軸轉速(齒輪式)

低速40~2000, 高速2001~8000

低速40~2000, 高速2001~8000

主軸轉速(直結式)

10000

10000

主軸馬達(連續/30分)(Kw)

11/15

11/15

軸向伺服馬達

快速進給率(X , Y , Z軸)(米/分)

30/30/24

30/30/24

切削進給率(X , Y , Z軸)(米/分)

10

10

X軸扭力(Nm)

10

10

Y軸扭力(Nm)

10

10

Z軸扭力(Nm)

10

10

B軸扭力(Nm)

10

10

B軸最大轉速

16.6

16.6

自動換刀機構

刀庫型式

鏈條式

鏈條式

換刀方式

刀臂式

刀臂式

選刀方式(雙向)

任意

任意

刀具數量(支)

40

40

刀具最大直徑

Ø76

Ø76

刀具最大長度

300

300

刀具最大重量

8

8

其他規格

氣壓需求(Kg/cm2)

6

6

油壓需求(Kg/cm2，公升)

35, 60L

40, 60L

電壓

220

220

動力需求(KVA)

40

40

水箱容量(公升)

300

300

機器重量(Kgs)(大約)

6500

6700

機器高度

2425

2425

占地面積(長 × 寬)(mm)

3055 x 4560

3055 x 5445

裝箱尺寸(長 × 寬 × 高)(mm)

2200 x 2900 x 2500

2200 x 3785 x 2500

標準配備

選購配備

主軸吹氣

工件吹氣(主軸鼻端)

沖屑裝置

三軸伸縮護罩

全密閉式護罩

自動潤滑系統

工作燈

操作狀態指示燈

螺旋式排屑機(后出)

轉盤定位1°(LH500A) / 0.001°(LH500B)

BT40齒輪式主軸頭

40刀鏈條式刀庫

冷卻系統

風槍及水槍

MPG手輪

熱交換器

RS-232界面

剛性攻牙

主軸油溫冷卻機

Y軸油壓平衡系統

中空螺桿

工具箱及工具

水平調整螺絲及墊塊

操作手冊及程序手冊

變壓器

鏈條式排屑機

主軸中心出水

60刀鏈條式刀庫

光學尺

90°定位轉盤

RJ45網絡界面
