產地品牌：臺灣
產品型號：cnc-120r、170r、200r、250r、320r
產品用途：用于高速工具機床的切削加工。還適用臥式切削中心機，落地式臥式搪床，等分割加工及連續切削。
第四軸分度盤的性能特點：轉速快，大孔型設計，耐重切削
主要有cnc-120r、170r、200r、250r、320r共5個型號，由特殊鋁鎳、青銅蝸輪、硬化鋼蝸桿、精密軸承等所組成的高精密分度盤，此組合可維持精密長久之使用分割精度。雙導程、雙培林設計(培林加大)，耐重切削。盤面與主軸一體，鋼性佳。轉速快，齒數比90:1，符合目前高速工具機之需求。大孔型設計，工件可直接穿入主軸，節省成本。
大型分度盤的性能特點：高精度，重切削。
主要產品有cnc-1000h/v、1200h/v、1600h/v、2000h/v共4個型號。適用臥式切削中心機，落地式臥式搪床，等分割加工及連續切削。高精密度，配合特殊材質超耐磨銅合金蝸輪及高硬度蝸桿，耐用持久。可依客戶設計配合外形及連接面，油壓式鎖緊，高剛性剎車結構，含90度定位銷，耐重切削�？缮a盤面尺寸由1000mm至3000mm或依照客戶需求制造，可制作高精度高負載設計適用于重切削及量測應用工作。指定內藏中心分油壓機構，適用臥式中心機與汽機車業專機使用。所有內部零件均用高等級材質及加工所完成，每臺分度盤均做過48小時不停運轉及精度測試，所有電子零件均由日本/德國進口，保證持久運轉信任度(精密度)。任意分度0.001°，精度可由客戶要求6秒或10秒或更高精度。
第四軸分度盤,回轉臺的技術規格參數：
|
項目/型號 盤面直徑 垂直中心高 平置全高 垂直全高 貫穿孔徑 t型槽寬 導槽塊 |
cnc-120r 120 115 170 193 30h7 10h7 14h7 |
cnc-170r 170 135 165 240 35h7 12h7 18h7 |
cnc-200r 200 160 165 270 35h7 12h7 18h7 |
cnc-250r 250 185 200 315 70h7 12h7 18h7 |
cnc-320r 320 210 240 380 110h7 14h7 18h7 | |||
|
伺服馬達型式 |
三菱 |
hf-75t |
hf-104t |
hf-104t |
hf-104t |
hf-204s | ||
|
發那科 |
α2i |
α4i |
α4i |
α4i |
α12i | |||
|
西門子 |
1fk7042 |
1fk7060 |
1fk7060 |
1fk7060 |
1fk7083 | |||
|
海德漢 |
qsy96a |
qsy116c |
qsy116c |
qsy116c |
qsy155b | |||
|
齒數比 最小分割(度) |
1:60 0.001° |
1:90 0.001° |
1:90 0.001° |
1:90 0.001° |
1:180/1:90 0.001° | |||
|
每分鐘最大轉速 |
33.3 |
22.2 |
22.2 |
22.2 |
11.1/22.2 | |||
|
氣壓剎車扭力 |
12 |
25 |
25 |
47 |
71 | |||
|
油壓剎車扭力 |
24 |
50 |
50 |
94 |
142 | |||
|
分割精度等級(sec.) |
60" |
25" |
25" |
15" |
15" | |||
|
|
超高精度分度盤參考p36表二 |
| ||||||
|
重覆精度(sec.) |
單向 |
4" |
4" |
4" |
4" |
4" | ||
|
雙向 |
8" |
8" |
8" |
8" |
8" | |||
|
旋轉加工最大切削力(kg．m) |
12 |
23 |
23 |
45 |
78 | |||
|
凈重 |
28 |
70 |
84 |
124 |
210 | |||
|
最大工件負載 |
在垂直 |
w=35kg |
w=75kg |
w=100kg |
w=125kg |
w=150kg | ||
|
在水平 |
w=75kg |
w=150kg |
w=200kg |
w=300kg |
w=350kg | |||
|
最大半徑方向負載 |
f=600kg |
f=800kg |
f=822kg |
f=1208kg |
f=1375kg | |||
|
fxl=6kg．m |
fxl=11.2kg．m |
fxl=13kg．m |
fxl=18.2kg．m |
fxl=26kg．m | ||||
|
fxl=12kg．m |
fxl=40kg．m |
fxl=50kg．m |
fxl=72kg．m |
fxl=92kg．m | ||||
大型分度盤,回轉臺的技術規格參數：
|
項目/型號 |
1000h/v |
1200h/v |
1600h/v |
2000h/v | |
|
分割精度 |
解碼器 | ||||

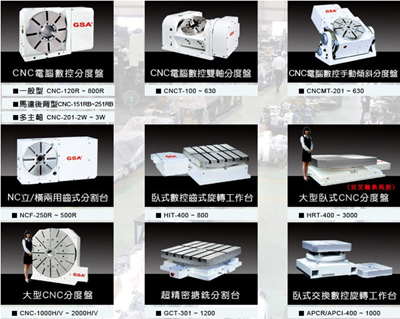

以下是臺灣旭陽分度盤的全部產品：
